Gráfico de deslocamento vs tempo em física

Na física, as representações visuais desempenham um papel fundamental na explicação de conceitos complexos. Uma dessas representações é o gráfico de deslocamento vs tempo. Essa ferramenta gráfica não apenas simplifica a compreensão do movimento, mas também fornece percepções sobre a natureza e as características dos objetos em movimento.

Este artigo se aprofunda no conceito de gráficos de deslocamento vs tempo, explicando seus principais aspectos, características e implicações em vários tipos de movimento.

FÍSICA
Gráfico de deslocamento vs tempo com declive igual a velocidade

Relevante para

Aprender sobre gráficos de deslocamento vs tempo.

Ver gráficos

FÍSICA
Gráfico de deslocamento vs tempo com declive igual a velocidade

Relevante para

Aprender sobre gráficos de deslocamento vs tempo.

Ver gráficos

O que representa um gráfico de deslocamento vs tempo?

Um gráfico de deslocamento vs tempo representa a mudança de posição de um objeto em movimento. Ao representar graficamente o deslocamento do objeto em relação ao tempo, podemos obter uma representação visual do movimento do objeto.

Um aspecto importante a ser observado é que o declive, ou inclinação, do gráfico corresponde à velocidade do objeto, conforme mostrado no diagrama:

Gráfico de deslocamento vs tempo com declive igual a velocidade

Nesse gráfico, um declive mais acentuado significa uma velocidade maior. Além disso, um gráfico de deslocamento-tempo fornece informações que vão além da velocidade; ele também pode nos dizer a direção em que um objeto está se movendo. Se o declive for negativo, isso implica que a velocidade do objeto também é negativa, o que significa que o objeto está se movendo para trás.

Exemplo de um gráfico de deslocamento vs tempo

Vamos considerar um carro se movendo em uma estrada reta. Observamos seu deslocamento em vários momentos, conforme mostrado na tabela a seguir. Usando esses dados, podemos traçar um gráfico de deslocamento-tempo. Esse gráfico se torna uma ferramenta por meio da qual podemos deduzir a velocidade do carro.

Deslocamento (m)102030404040
Tempo (s)012345

Vamos examinar os dados primeiro para encontrar padrões. Vemos que o deslocamento aumenta de forma constante até 3 s e depois se torna constante. Isso significa que o carro tem uma velocidade constante no início e depois para.

Agora, traçamos o gráfico de deslocamento vs tempo:

Exemplo de gráfico de deslocamento vs tempo

Vamos supor que queremos encontrar a velocidade do carro durante os primeiros 3 segundos. Podemos fazer isso encontrando o declive do gráfico.

O declive do gráfico é igual à alteração no deslocamento ($latex \Delta s$) dividido pela alteração no tempo ($latex \Delta t$):

$$v=\frac{\Delta s}{\Delta t}$$

$$v=\frac{(40-10)}{(3-0)}$$

$$v=\frac{30}{3}=10~\text{ms}^{-1}$$


Diferentes tipos de movimento e seus gráficos

Dependendo dos tipos de movimento, os gráficos de deslocamento vs tempo apresentarão características diferentes. A compreensão desses tipos de movimento e de suas representações gráficas nos permite interpretar com precisão o comportamento de objetos em movimento.

Movimento de velocidade constante

Esse tipo de movimento ocorre quando um objeto se move em uma velocidade constante com aceleração zero. Em um gráfico de deslocamento vs tempo, a velocidade constante é representada por uma reta. O declive dessa reta (que representa a velocidade) permanece constante durante todo o tempo.

Gráfico de deslocamento vs tempo para velocidade constante

Para o movimento de dois ou mais objetos, o declive mostra qual objeto está se movendo mais rápido. Quanto mais íngreme for o declive, maior será a velocidade.

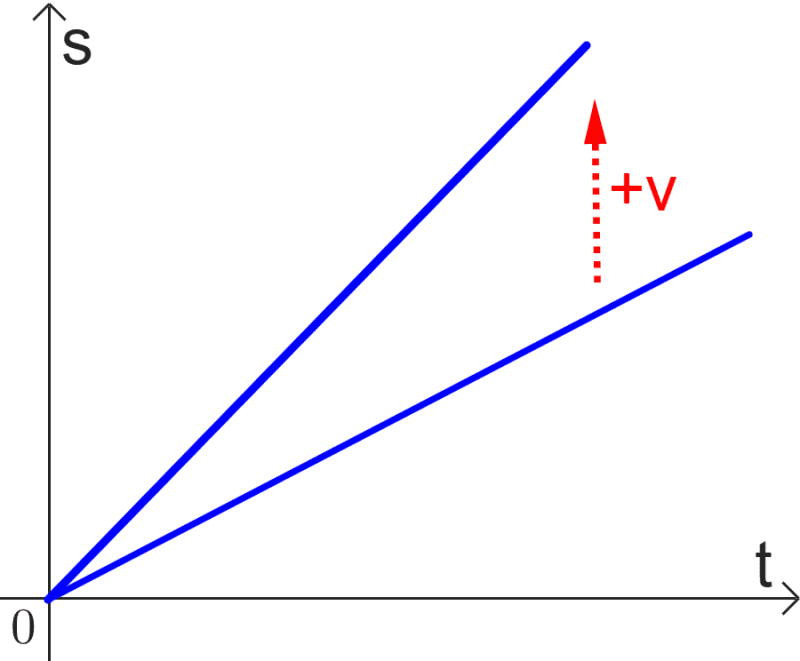

Gráfico de deslocamento vs tempo com dos velocidades

Objeto estacionário

Quando um objeto está parado, o deslocamento não está mudando, portanto, a velocidade é $latex v=0$. O declive de um gráfico de deslocamento vs tempo para um objeto estacionário é 0.

Gráfico de deslocamento vs tempo para objeto estacionario

Velocidade negativa

Quando um objeto tem velocidade negativa, seu deslocamento diminui. O declive desse gráfico é negativo. No diagrama a seguir, a velocidade é negativa após o tempo $latex T$.

Gráfico de deslocamento vs tempo para velocidade negativa

Movimento acelerado

Esse tipo de movimento ocorre quando a velocidade de um objeto muda com o tempo. Em um gráfico de deslocamento vs tempo, o movimento acelerado é representado por uma linha curva. O declive da curva muda, representando a mudança de velocidade.

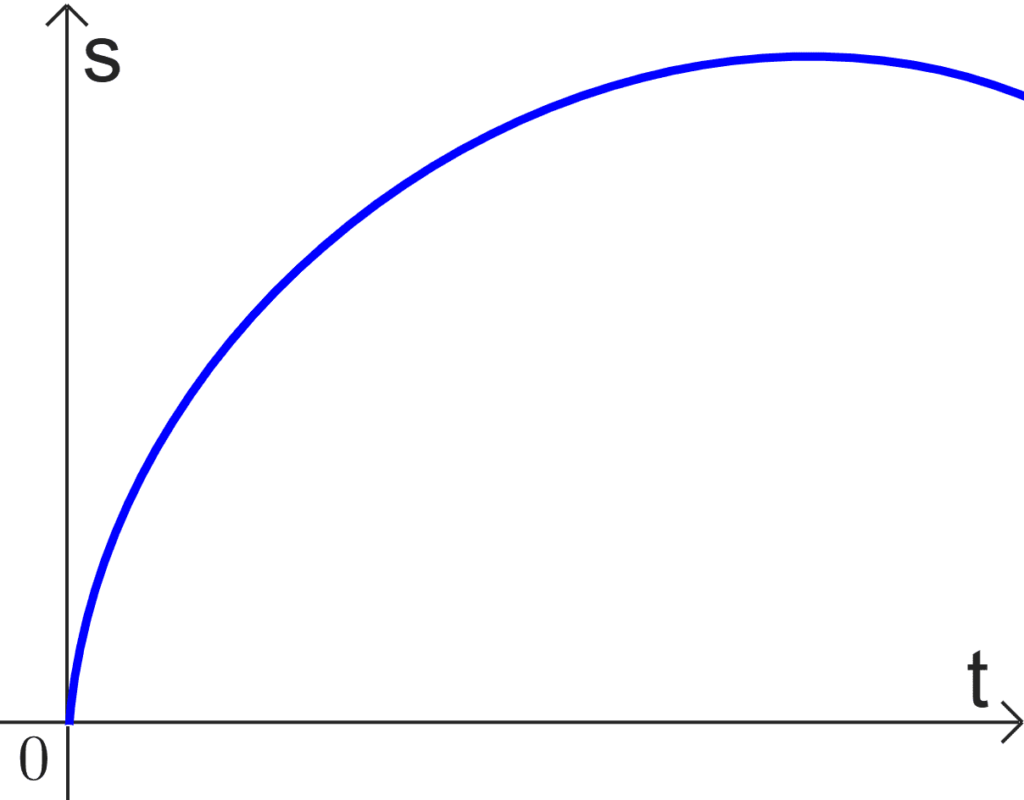

Gráfico de deslocamento vs tempo com velocidade variada

Características dos gráficos de deslocamento vs. tempo

Deslocamento positivo e negativo

  1. Deslocamento positivo: No gráfico, ele é indicado por pontos plotados acima do eixo do tempo.
  2. Deslocamento negativo: Indica o movimento na direção oposta à direção positiva escolhida. No gráfico, ele é representado por pontos plotados abaixo do eixo do tempo.
  3. Deslocamento zero: O deslocamento zero pode significar que o objeto está parado ou que retornou à sua posição inicial. No gráfico, ele é representado por pontos situados no eixo do tempo.

Declive nos gráficos de deslocamento vs tempo

  1. Compreensão do declive: O declive de uma reta em um gráfico de deslocamento vs tempo representa a velocidade do objeto.
  2. Declive positivo: Um declive positivo indica que um objeto está se movendo na direção positiva. Um declive mais acentuado representa uma velocidade maior.
  3. Declive negativo: Um declive negativo significa movimento na direção negativa. Um declive negativo mais acentuado denota uma velocidade maior, mas na direção oposta.
  4. Declive zero: Um declive zero significa que o objeto não está se movendo, ou seja, tem velocidade zero.

Interceptação-y nos gráficos de deslocamento vs tempo

  1. Interpretação da interceptação-y: Em um gráfico de deslocamento vs tempo, a interceptação-y representa o deslocamento inicial do objeto no tempo zero.
  2. Interceptação-y positiva e negativa: Uma interceptação-y positiva indica um deslocamento inicial na direção positiva, enquanto uma interceptação-y negativa sugere um deslocamento inicial na direção negativa.
